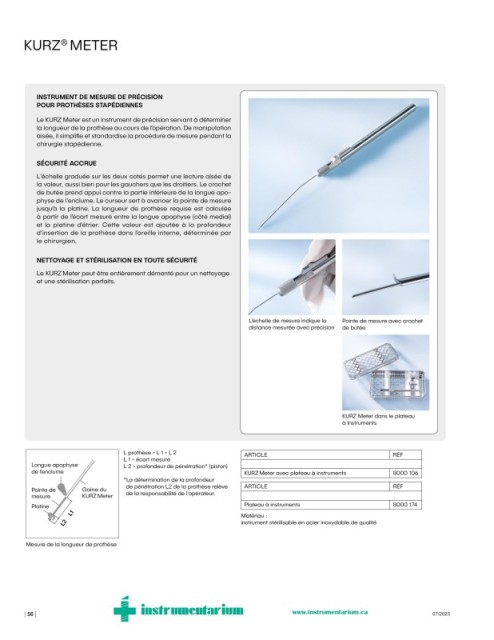

Page 104 - ENT IMPLANTS CATALOGUE IMPLANTS ORL

KURZ METER
®

INSTRUMENT DE MESURE DE PRÉCISION
POUR PROTHÈSES STAPÉDIENNES
Le KURZ Meter est un instrument de précision servant à déterminer

la longueur de la prothèse au cours de l’opération. De manipulation
aisée, il simplifie et standardise la procédure de mesure pendant la
chirurgie stapédienne.

SÉCURITÉ ACCRUE
L'échelle graduée sur les deux cotés permet une lecture aisée de
la valeur, aussi bien pour les gauchers que les droitiers. Le crochet
de butée prend appui contre la partie inférieure de la longue apo-
physe de l'enclume. Le curseur sert à avancer la pointe de mesure
jusqu’à la platine. La longueur de prothèse requise est calculée
à partir de l’écart mesuré entre la longue apophyse (côté medial)
et la platine d’étrier. Cette valeur est ajoutée à la profondeur
d’insertion de la prothèse dans l’oreille interne, déterminée par
le chirurgien.

NETTOYAGE ET STÉRILISATION EN TOUTE SÉCURITÉ
Le KURZ Meter peut être entièrement démonté pour un nettoyage

et une stérilisation parfaits.

L’échelle de mesure indique la Pointe de mesure avec crochet
distance mesurée avec précision de butée

KURZ Meter dans le plateau
à instruments

L prothèse = L 1 + L 2 ARTICLE RÉF
L 1 = écart mesuré
Longue apophyse L 2 = profondeur de pénétration* (piston)
de l’enclume KURZ Meter avec plateau à instruments 8000 106

*La détermination de la profondeur
Pointe de Gaine du de pénétration L2 de la prothèse relève ARTICLE RÉF
de la responsabilité de l'opérateur.

mesure KURZ Meter
Platine Plateau à instruments 8000 174
L1 Matériau :
L2 instrument stérilisable en acier inoxydable de qualité
Mesure de la longueur de prothèse

| 56 | www.instrumentarium.ca 07/2023
