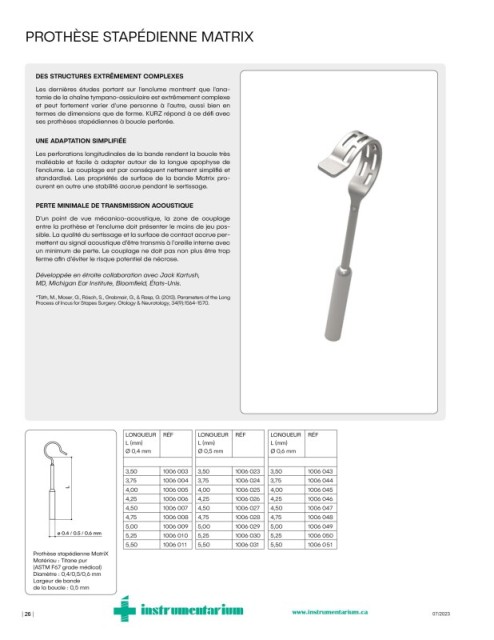

PROTHÈSE STAPÉDIENNE MATRIX
DES STRUCTURES EXTRÊMEMENT COMPLEXES
Les dernières études portant sur l'enclume montrent que l'ana-
tomie de la chaîne tympano-ossiculaire est extrêmement complexe
et peut fortement varier d'une personne à l'autre, aussi bien en
termes de dimensions que de forme. KURZ répond à ce défi avec
ses prothèses stapédiennes à boucle perforée.
UNE ADAPTATION SIMPLIFIÉE
Les perforations longitudinales de la bande rendent la boucle très
malléable et facile à adapter autour de la longue apophyse de
l'enclume. Le couplage est par conséquent nettement simplifié et
standardisé. Les propriétés de surface de la bande Matrix pro-
curent en outre une stabilité accrue pendant le sertissage.
PERTE MINIMALE DE TRANSMISSION ACOUSTIQUE
D'un point de vue mécanico-acoustique, la zone de couplage
entre la prothèse et l'enclume doit présenter le moins de jeu pos-
sible. La qualité du sertissage et la surface de contact accrue per-
mettent au signal acoustique d'être transmis à l'oreille interne avec
un minimum de perte. Le couplage ne doit pas non plus être trop
ferme afin d'éviter le risque potentiel de nécrose.
Développée en étroite collaboration avec Jack Kartush,
MD, Michigan Ear Institute, Bloomfield, États-Unis.
*Tóth, M., Moser, G., Rösch, S., Grabmair, G., & Rasp, G. (2013). Parameters of the Long
Process of Incus for Stapes Surgery. Otology & Neurotology, 34(9):1564-1570.
LONGUEUR RÉF LONGUEUR RÉF LONGUEUR RÉF
L (mm) L (mm) L (mm)
Ø 0,4 mm Ø 0,5 mm Ø 0,6 mm
3,50 1006 003 3,50 1006 023 3,50 1006 043
3,75 1006 004 3,75 1006 024 3,75 1006 044
L 4,00 1006 005 4,00 1006 025 4,00 1006 045
4,25 1006 006 4,25 1006 026 4,25 1006 046
4,50 1006 007 4,50 1006 027 4,50 1006 047
4,75 1006 008 4,75 1006 028 4,75 1006 048
5,00 1006 009 5,00 1006 029 5,00 1006 049
ø 0.4 / 0.5 / 0.6 mm 5,25 1006 010 5,25 1006 030 5,25 1006 050
5,50 1006 011 5,50 1006 031 5,50 1006 051
Prothèse stapédienne MatriX
Matériau : Titane pur
(ASTM F67 grade médical)
Diamètre : 0,4/0,5/0,6 mm
Largeur de bande
de la boucle : 0,5 mm
